Чертежи бесплотинной гидроэлектростанции Белашова.

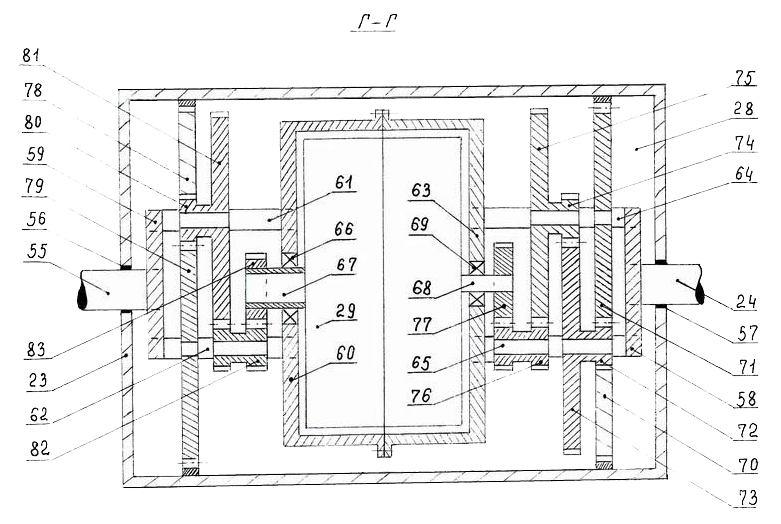

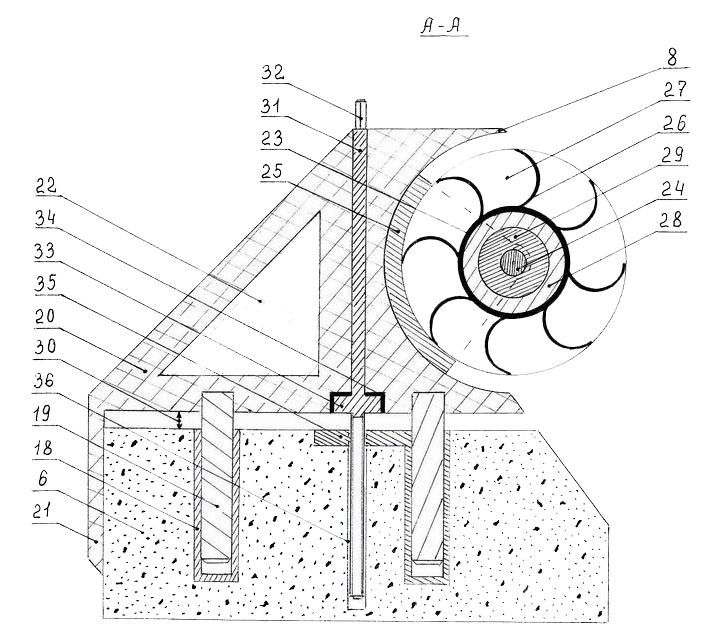

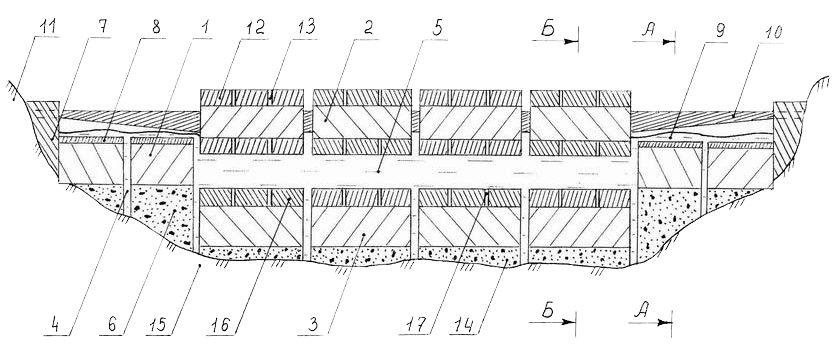

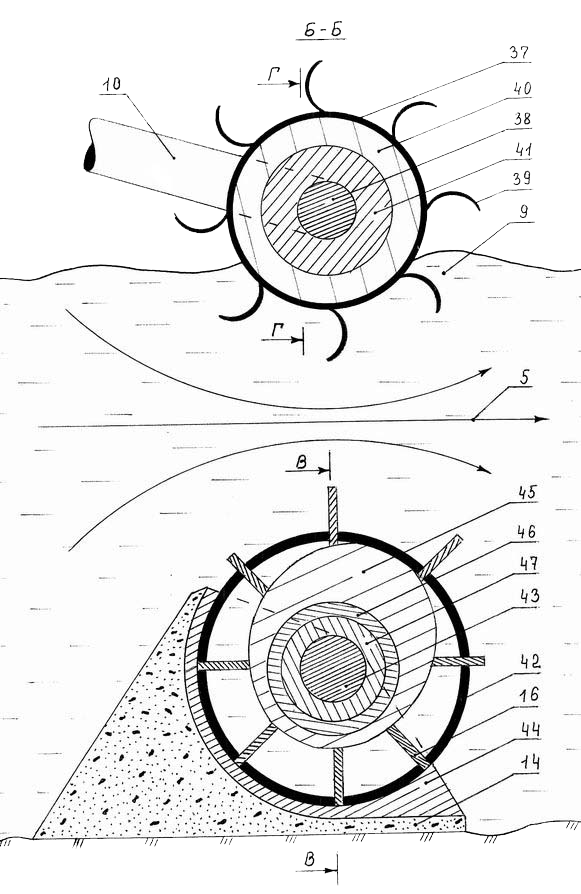

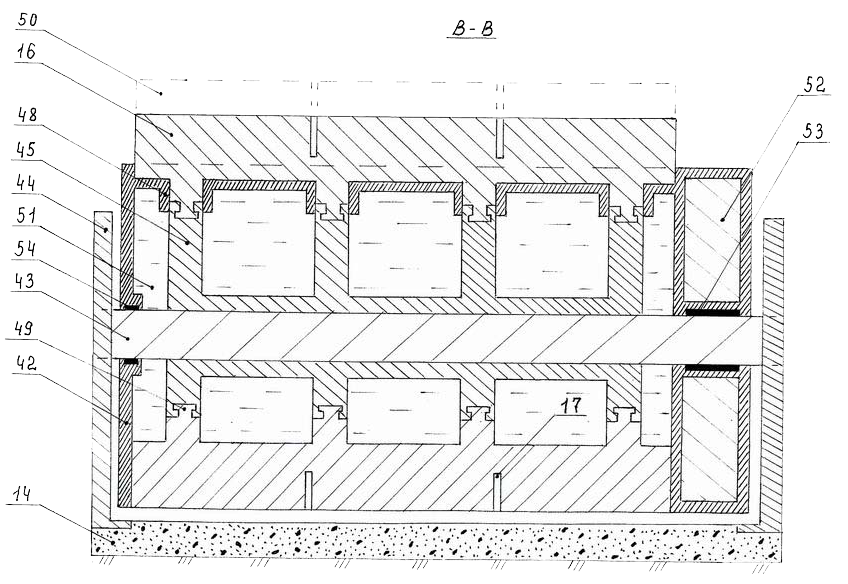

Изобретение относится к гидроэнергетике и предназначено для преобразования кинетической энергии малых и средних потоков воды в реках, каналах, городских сточных водах или трубопроводах проводящих жидкости в электрическую энергию. Бесплотинная гидроэлектростанция малой и средней мощности включает чётное или нечётное количество пороговых, плавающих и погружных модулей, установленных через равномерные или неравномерные промежутки в русле реки и может быть использована для преобразования водного потока в электрическую энергию, в промышленности, сельском хозяйстве или для индивидуального применения в труднодоступных районах. Пороговый модуль включает бетонную подставку с боковым защитным основанием, систему регулирования высоты, цилиндрическую турбину с ковшовыми или лопастными захватывающими устройствами, неподвижный вал, механизм для передачи вращения, низкооборотный генератор, который через кронштейны закреплён к подвижной направляющей, имеющую выступающую кромку ограничителя. Бетонная подставка порогового модуля взаимодействует с подвижной направляющей, которая содержит, как минимум, две цилиндрические стойки внутри которых перемещаются опорные стержни. Система регулирования высоты, порогового модуля, содержит регулировочный винт и опорный узел, который взаимодействует с вставкой основания. Плавающий модуль включает ковшовые или лопастные захватывающие устройства, имеющие технологические разрезы, размещённые на цилиндрической турбине, которая через редуктор Белашова, низкооборотный генератор взаимодействует с валом и неподвижной жёсткостью. Погружной модуль, размещённый на дне реки включает цилиндрическую турбину, которая через сальниковые уплотнители элементы качения или скольжения взаимодействует с неподвижным валом, который через кронштейны связан с направляющей бетонной подставкой. Внешняя часть погружного модуля цилиндрической турбины снабжена самовыдвигающимися лопастными захватывающими устройствами содержащими технологические разрезы. Внутренняя часть погружного модуля цилиндрической турбины снабжена, по меньшей мере, одним эксцентриком, механизмом для передачи вращения и низкооборотным генератором. Множество раздельных эксцентриков погружного модуля могут быть объединены между собой в один, а каждый направляющий выступ эксцентрика должен быть расположен в жёсткости цилиндрической турбины. Самовыдвигающиеся лопастные захватывающие устройства погружного модуля содержат зацепляющие устройства, которые взаимодействуют с направляющими выступами эксцентрика. Внутри самовыдвигающихся лопастных захватывающих устройств могут содержаться выдвижные телескопические вставки, имеющие поперечные углубления и насечки, для увеличения длины лопастных захватывающих устройств. Для уменьшения трения эксцентрика и механизма для передачи вращения внутренняя часть цилиндрической турбины полностью заполнена водой, так как низкооборотный диэлектрический генератор Белашова способен работать под водой в незащищённом состоянии. Редуктор Белашова включает неподвижный вал, который через элементы качения или скольжения и уплотнительные соединения взаимодействует с цилиндрической турбиной. Внутри цилиндрической турбины левое основание неподвижного вала содержит разветвление, которое через неподвижные валы связано с основание герметичного корпуса низкооборотного генератора, а правое основание герметичного корпуса через неподвижные валы связано с разветвлением неподвижного вала. Левое основание герметичного корпуса, через элементы качения или скольжения, взаимодействует с втулкой статора низкооборотного генератора, а вал низкооборотного генератора, через элементы качения или скольжения взаимодействует с правым основанием герметичного корпуса. По периметру внутренней части правого основания цилиндрической турбины расположено зубчатое колесо редуктора Белашова, которое взаимодействует с набором зубчатых колес расположенных на неподвижных валах, для взаимодействия с зубчатым колесом вала низкооборотного генератора. По периметру внутренней части левого основания цилиндрической турбины расположено зубчатое колесо редуктора Белашова, которое взаимодействует с набором зубчатых колес расположенных на неподвижных валах, для взаимодействия с зубчатым колесом втулки статора низкооборотного генератора. Причём вал и втулка статора низкооборотного генератора вращаются в разных направлениях, а цилиндрическая турбина, при помощи ковшовых или лопастных захватывающих устройств, вращается в одном направлении и преобразует движение водного потока реки в механическую энергию, где механическая энергия цилиндрической турбины при помощи механизма для передачи вращения и низкооборотного генератора преобразуется в электрическую энергию.
